Cilium으로 구현하는 FQDN 기반 Kubernetes 네트워크 정책

게시 2025/01/21

15 분읽는 시간

개요

클라우드 네이티브 환경에서 네트워크 트래픽 제어는 보안과 성능 관리의 핵심 과제입니다. 특히 Kubernetes에서 외부와의 egress 트래픽을 제어하려면 FQDN(Fully Qualified Domain Name) 기반 필터링이 중요합니다. 하지만 kubernetes의 NetworkPolicy 컨셉은 IP 주소 기반으로 동작하며, 동적으로 변경되는 도메인 이름을 효과적으로 처리하지 못하는 한계가 있습니다.

이 글에서는 Cilium을 사용한 방법을 중심으로, Kubernetes 환경에서 FQDN 필터링 기반 네트워크 보안을 구현하는 방법과 그 동작 원리를 설명합니다.

Kubernetes NetworkPolicy의 한계

Kubernetes는Pod 간 또는 외부와의 트래픽을 제어할 수 있는 NetworkPolicy 컨셉을 제공합니다. 그러나 이는 FQDN 기반의 세밀한 필터링을 지원하지 않는다는 한계를 가지고 있습니다. 특히, 외부 도메인의 IP 주소가 동적으로 변경되는 경우 NetworkPolicy는 이를 적절히 처리할 수 없습니다.

💡 Note
NetworkPolicy 기능 구현은 CNI 플러그인이 담당합니다.
만약 선택된 CNI가 NetworkPolicy를 지원하지 않으면 정책은 무시됩니다. 반대로, CNI에 따라 kubernetes 기본 NetworkPolicy 정의보다 더 강력한 네트워크 정책을 제공할 수도 있습니다.

IP 주소의 동적 변경 문제

외부 도메인은 서비스 제공자의 로드 밸런싱 정책이나 CDN으로 인해 IP 주소가 자주 변경됩니다.

예를 들어, google.com의 DNS 결과는 요청마다 다를 수 있습니다:

dig +short google.com
250.206.238
217.161.238
217.25.174

NetworkPolicy로 google.com으로의 트래픽을 허용하려면 반환된 IP 주소를 규칙에 추가해야 합니다:


egress:
  - to:
      - ipBlock:
          cidr: 142.250.206.238/32
      - ipBlock:
          cidr: 172.217.161.238/32
      - ipBlock:
          cidr: 172.217.25.174/32

NetworkPolicy에 도메인의 모든 IP를 등록하더라도, 외부 서비스의 IP가 변경되면 정책을 수동으로 업데이트해야 합니다. 이는 트래픽이 차단되거나 예기치 않은 동작이 발생할 수 있습니다.

이 문제를 해결하려면 FQDN 기반 필터링이 필수적입니다. FQDN 방식은 도메인 이름을 기준으로 트래픽을 제어하므로, IP 주소의 변경에 영향을 받지 않습니다.

Cilium을 통한 FQDN 필터링

Cilium이란?

Cilium은 eBPF 기술을 활용하여 Kubernetes 환경에서 고급 네트워킹과 보안 기능을 제공하는 오픈 소스 프로젝트입니다.

Cilium CNI는 Kubernetes의 CNI 표준을 완벽히 지원하며 2023년에 CNCF의 졸업 프로젝트로 인정받아 신뢰성과 성숙도를 입증했습니다.

여러 클라우드 네이티브 공급사에서도 Cilium 기반 CNI를 지원합니다. Azure AKS에서는 Cilium 기반의 CNI를 공식 지원하며, Network Policy 엔진으로 Cilium 사용을 권장합니다.

CiliumNetworkPolicy를 활용한 FQDN 필터링:

Cilium CNI는 Kubernetes의 NetworkPolicy를 확장하여 고급 네트워크 정책 기능을 제공합니다. 이를 통해 DNS 요청을 분석하고, FQDN과 IP 매핑을 관리하여 세밀한 아웃바운드 트래픽 제어가 가능합니다.

아래 정책은 demo-app 라벨링이 있는 Pod의 egress 트래픽을 제어합니다.

kube-dns를 통한 DNS요청을 허용하고,
google.com 으로의 HTTPS(443포트) 트래픽만 허용합니다.

이를 통해 FQDN 기반 네트워크 정책을 적용할 수 있습니다.


apiVersion: "cilium.io/v2"
kind: CiliumNetworkPolicy
metadata:
  name: demo-policy
spec:
  endpointSelector:
    matchLabels:
      app: demo-app
  egress:
    - toEndpoints:
      - matchLabels:
        k8s:io.kubernetes.pod.namespace: kube-system
        k8s:k8s-app: kube-dns
	    toPorts:
        - ports:
          - port: "53"
            protocol: ANY
          rules:
            dns:
              - matchName: "google.com"

    - toFQDNs:
      - matchName: "google.com"
      toPorts:
        - ports:
            - port: "443"
              protocol: TCP

💡 Note
FQDN 필터링은 아웃바운드 트래픽 중 DNS쿼리 요청을 가로채고, 응답에서 확인된 IP 주소를 기록합니다.
이 ‘가로채기’는 자체적으로 DNS요청을 제어하는 별도의 정책 규칙에 의해 수행되며, 위 예제의 kube-dns egress 정책 처럼 반드시 별도로 지정해야 합니다.

FQDN 필터링의 구성 요소

Cilium Agent:
클러스터 내에서 DaemonSet으로 실행되는 Cilium CNI의 핵심 네트워킹 구성 요소입니다. 이는 클러스터 내의 Pod에 대해 네트워킹, 로드 밸런싱 및 네트워크 정책을 관리합니다. FQDN 정책이 적용된 Pod의 경우, Cilium Agent는 패킷을 DNS proxy로 리디렉션하여 DNS 해석을 수행하며, DNS Proxy에서 획득한 FQDN-IP 매핑 정보를 사용하여 네트워크 정책을 업데이트 합니다.
DNS Proxy:
Cilium Agent Pod 내에서, 또는 별도의 DaemonSet으로 실행될 수 있습니다. 이 에이전트는 Pod의 DNS 해석을 수행하며, 성공적으로 DNS 해석이 완료되면 Cilium 에이전트에 FQDN과 IP 매핑 정보를 업데이트합니다.

FQDN 필터링이 작동하는 방식

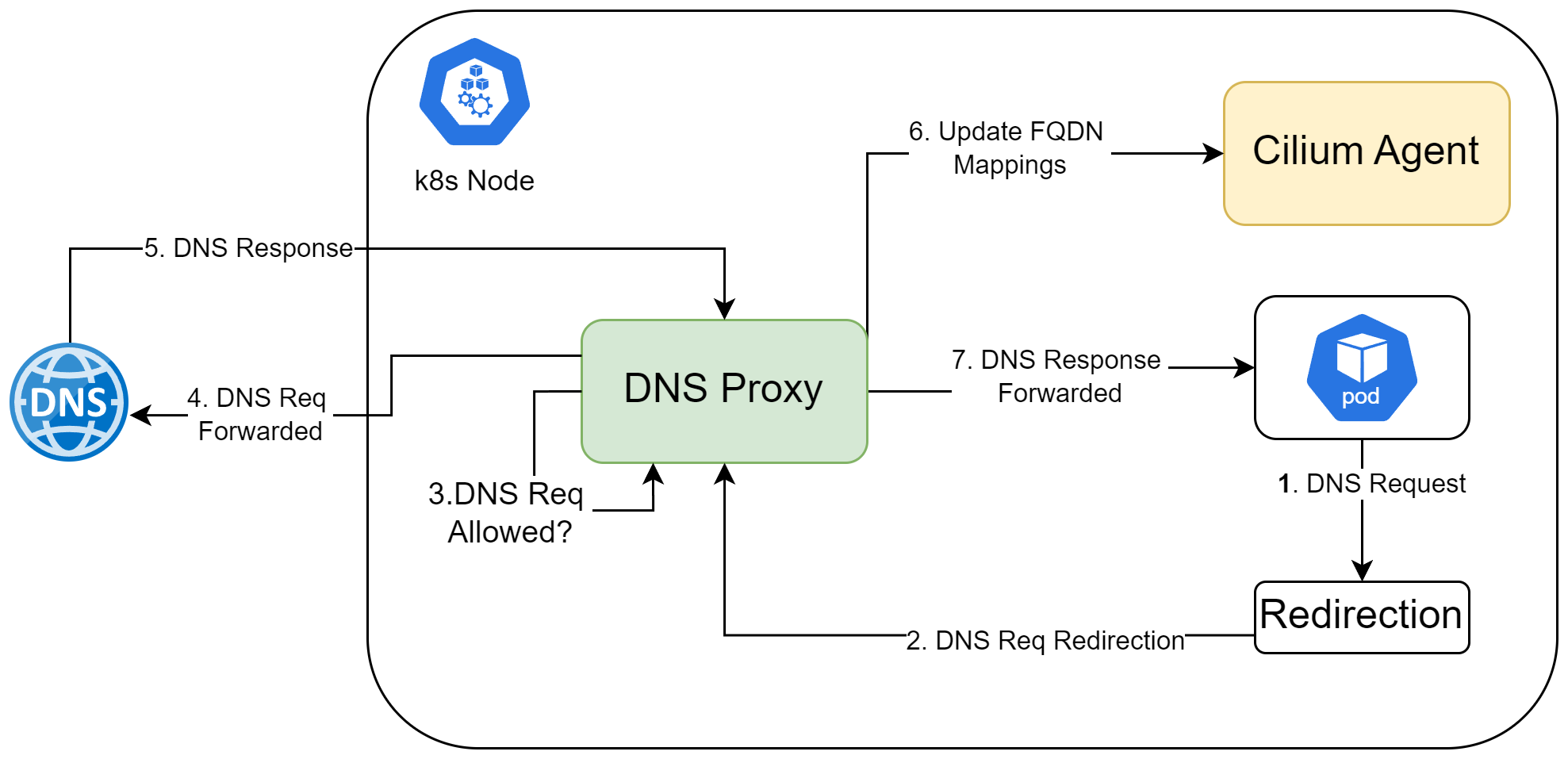

FQDN 필터링의 동작 방식 (출처: What is Container Network Security?)

Pod에서 google.com url에 대한 아웃바운드 트래픽이 발생합니다.
Cilium Agent는 Pod에서 발생하는 DNS 쿼리를 가로채고, 정책에 따라 패킷을 DNS Proxy로 리디렉션 합니다. (Cilium Agent는 eBPF를 이용해 패킷을 식별 및 리디렉션 합니다)
DNS Proxy는 L7 정책 기준에 따라 google.com의 egress를 허용할지 결정합니다.
DNS요청을 DNS 서버 - 보통의 경우 coreDNS - 로 forward 합니다.
DNS 서버의 응답에서 확인되는 google.com 대한 IP 주소를 확인합니다.
DNS Proxy는 google.com 의 IP 주소로 Cilium Agent의 FQDN 매핑 정보를 업데이트 합니다.

이 과정을 통해 Cilium Agent는 정책 엔진 내에서 도메인에 대한 IP주소 정보를 캐싱하고 L3/L4 기반의 정책을 업데이트 할 수 있습니다. 이후에 동일한 google.com 아웃바운드 트래픽이 발생할 때는 eBPF 프로그램을 통해 커널 레벨에서 정책 기반 필터링이 수행됩니다.

Cilium과 eBPF

이전 섹션에서 Cilium Agent가 Pod에서 발생하는 아웃바운드 패킷을 ‘가로채고’ ‘리디렉션’ 하는것을 확인했습니다. 그런데, 이런것이 어떻게 가능한 걸까요? Cilium은 eBPF 커널 기술을 통해 이러한 기능을 수행합니다.

eBPF란?

eBPF는 개발자가 작성한 코드를 커널에 동적으로 로드하고 커널의 동작 방식을 변경할 수 있도록 하는 커널 기술입니다. 일단 특정 이벤트가 eBPF 프로그램에 연결(attach)되면, 해당 이벤트가 발생할 때마다 그 원인과 관계없이 자동으로 eBPF프로그램이 실행됩니다.

애플리케이션은 커널을 통해서만 하드웨어에 접근할 수 있기 때문에, 애플리케이션이 커널과 상호작용하는 방식을 관찰하면 해당 애플리케이션의 동작을 계측 및 제어할 수 있습니다.

예를 들어 애플리케이션에서 발생하는 아웃바운드 패킷을 가로챌 수 있다면, 어떤 애플리케이션이 어떤 패킷을 어디로 전송하는지 정확히 확인 및 제어가 가능합니다.

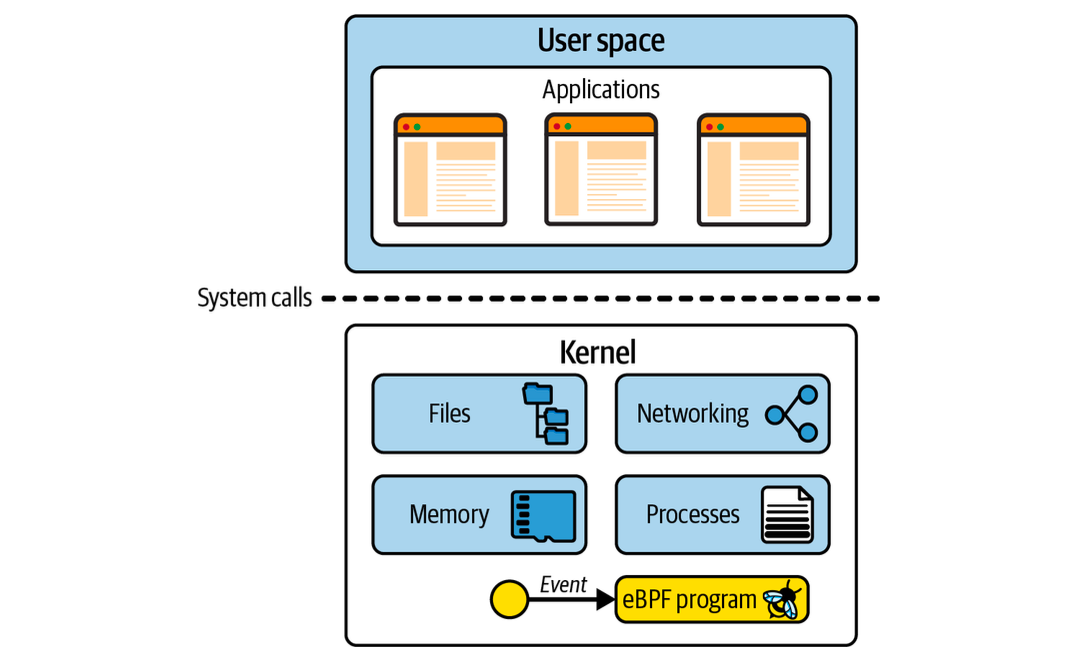

eBPF in Kernel (출처: Learning eBPF)

💡 Note
커널 내에는 eBPF프로그램이 연결될 수 있는 많은 attach points가 있습니다.
현재 최신버전 기준 uapi/linux/bpf.h 파일에는 약 30가지의 eBPF 프로그램 유형과 40가지 이상의 attachment types가 정의되어 있습니다.

Cilium 내부에서 동작하는 다양한 eBPF 프로그램의 역할

Cilium은 커널 및 네트워크 스택의 여러 부분에 연결(ePBF hook)되는 다양한 eBPF 프로그램들로 구성됩니다.

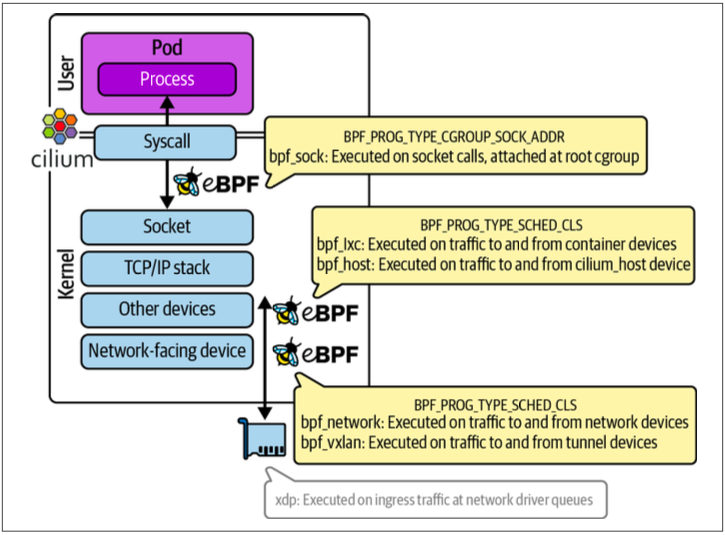

cilium and eBPF (출처: Learning eBPF)

패킷이 어디로 향하는지에 따라 서로 다른 eBPF 프로그램이 호출됩니다. 예를 들면 다음과 같습니다.

로컬 컨테이너(Pod)로 가는 트래픽
로컬 호스트로 향하는 트래픽
같은 네트워크에 있는 다른 호스트로 가는 트래픽
터널을 통해 전달되는 트래픽

이처럼 Cilium은 다양한 eBPF 프로그램을 활용하여 네트워크 환경과 트래픽의 종류에 따라 적절한 처리를 수행합니다.

Life of Egress Packet

Pod에서 발생한 egress 패킷이 처리되는 과정을 eBPF datapath 관점에서 도식화한 차트입니다.

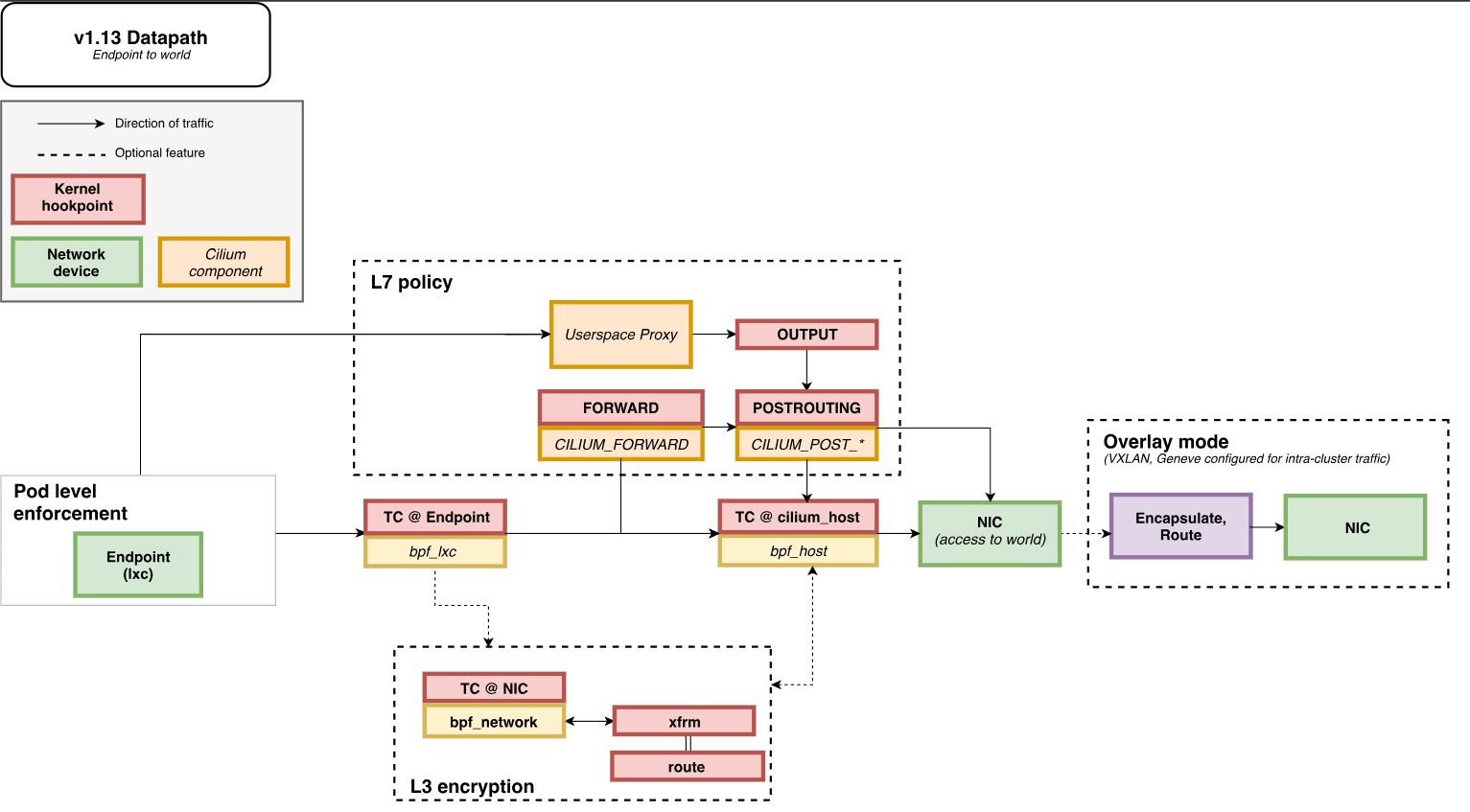

life of egress packet (출처: Life of a packet)

패킷이 커널의 Traffic Control에 도착하면 Cilium이 로드한 bpf_lxc eBPF 프로그램 호출됩니다. 앞서 DNS 쿼리 요청을 ‘가로채고’ DNS Proxy에 ‘리디렉션’ 하는 역할을 이 bpf_lxc eBPF 프로그램이 수행합니다.

💡 Note
해당 차트의 출처는 Cilium 공식 문서이며, 공식 문서 에서는 egress 뿐만 아니라 다양한 시나리오에 대한 life of packet을 설명하고 있습니다. life of packet

결론

이번 글에서는 Cilium을 활용한 FQDN 기반 egress 네트워크 정책 적용 방법과 이를 가능하게 하는 eBPF 기술의 원리를 살펴보았습니다. Cilium은 DNS 쿼리를 가로채고 FQDN-IP 매핑을 동적으로 관리 하여 보다 유연한 트래픽 제어를 가능하게 합니다.

특히, eBPF를 활용하여 커널 수준에서 패킷을 처리함으로써 고성능 네트워크 정책 적용이 가능하며, 이를 통해 보안과 운영 효율성을 동시에 향상시킬 수 있습니다.

FQDN 필터링은 Cilium이 제공하는 다양한 기능 중 일부에 불과합니다. Cilium은 네트워크 보안, 로드 밸런싱, 서비스 메시 등 Kubernetes 네트워킹을 더욱 강력하게 확장할 수 있는 기능들을 포함하고 있습니다. 따라서 Cilium을 활용하면 Kubernetes 환경에서 보다 정교한 네트워크 제어와 보안 정책을 적용할 수 있습니다.
